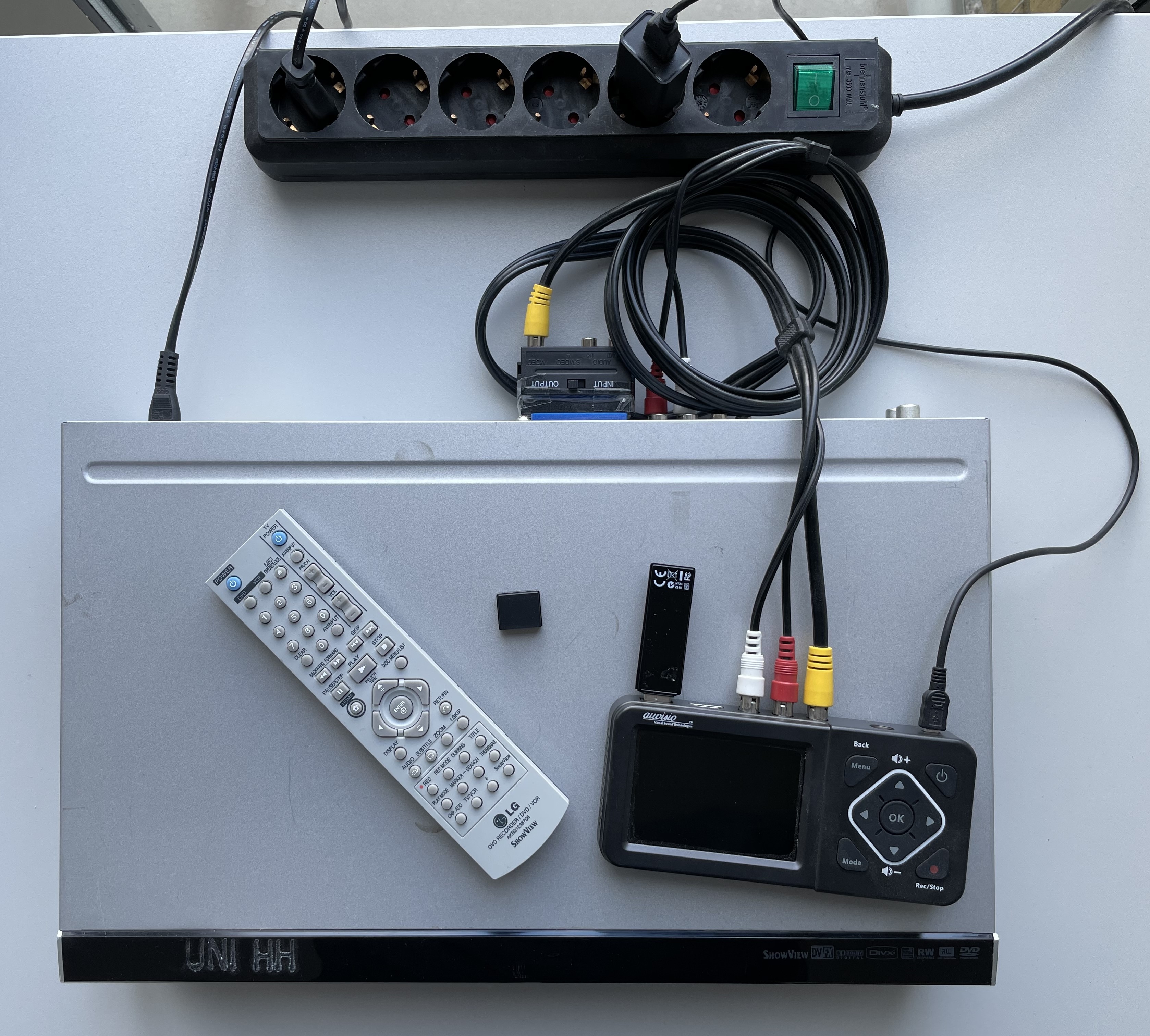

VHS-Digitalisierungsset

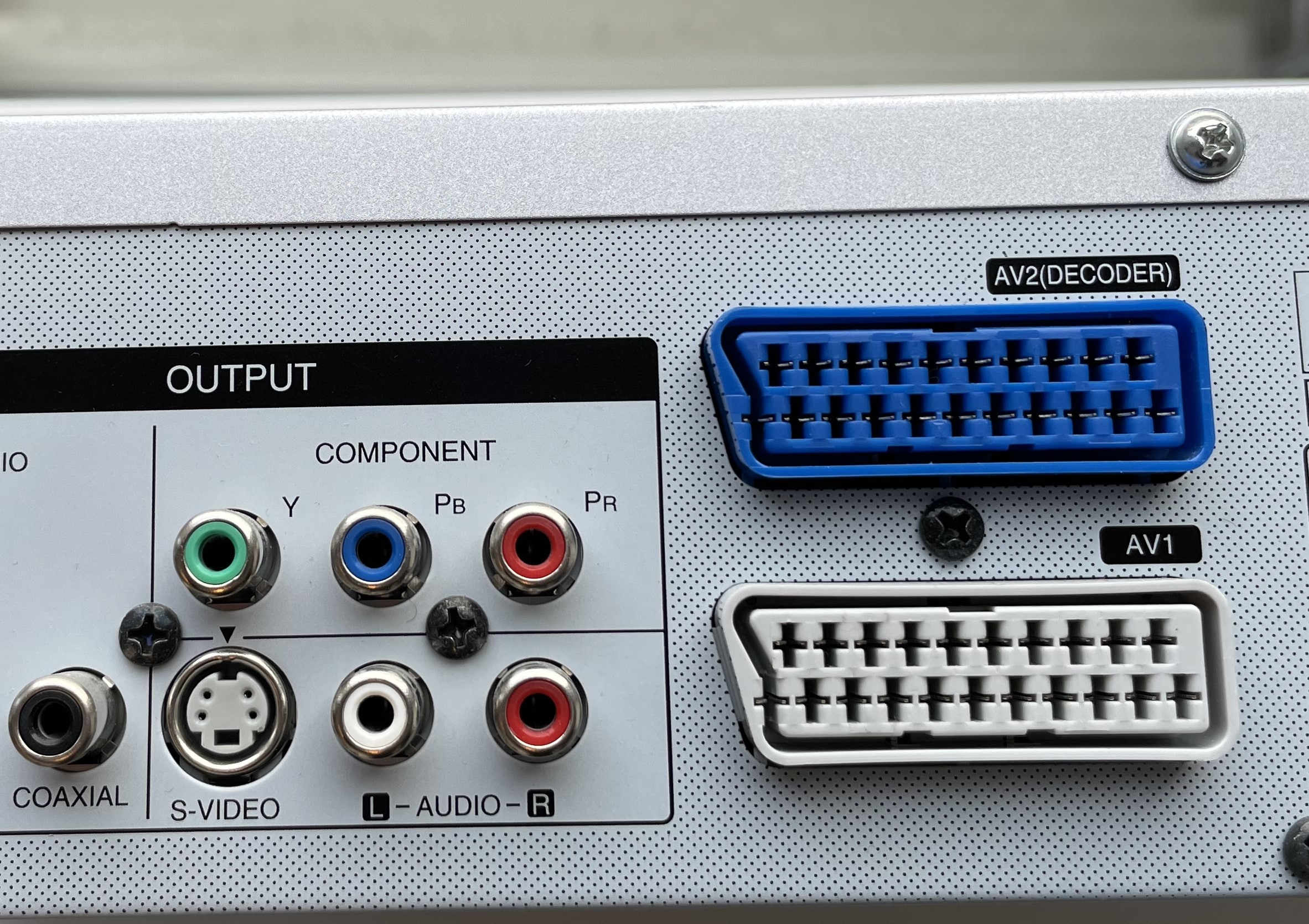

Übersicht über die Anschlüsse des VHS-Recorders

Wichtig sind hier

• der Scart-Anschluss AV1 (weiß/grau)

  • hier kommt der Scart-Adapter rein
• die Audio-Out-Anschlüsse zum Anschluss das Video-/Audio-Kabels
  • L (weiß)
  • R (rot) - der untere rote Anschluss

Wichtig sind hier

• DC (links) - hier muss das USB-Kabel zur Stromversorgung angeschlossen werden
• AV IN (gelb) - hier ist der gelbe Stecker vom Video-/Audio-Kabel anzuschließen
• A - R (rot) - hier ist der rote Stecker vom Video-/Audio-Kabel anzuschließen
• A - L (weiß) - hier ist der weiße Stecker vom Video-/Audio-Kabel anzuschließen
• USB (rechts) - hier gehört der USB-Stick (Fat32-formatiert) hin

 Schritt 1 - VHS-Recorder vorbereiten

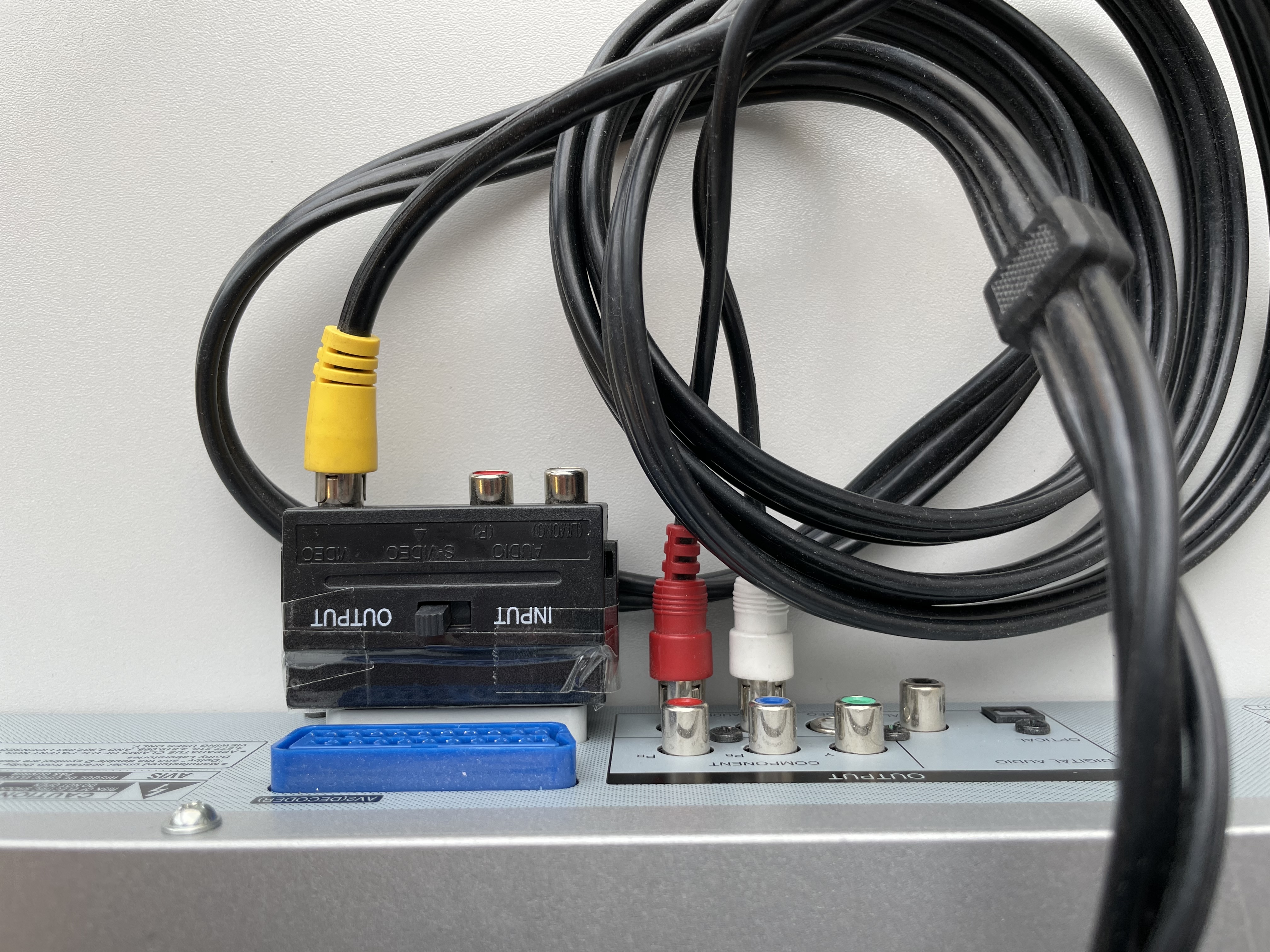

1. Scart-Adapter in den grauen Anschluss AV1 (der untere) stecken

   1. Schalter muss auf "Output" stehen
2. Audio- / Videokabel verbinden
   1. weißer Stecker in weiße Buchse Audio L beim VHS-Recorder
   2. roter Stecker in rote Buchse Audio R (der untere Anschluss) beim VHS-Recorder
   3. gelber Stecker in gelben Anschluss beim Scart-Adapter
3. Stromkabel anschließen und in die Steckdose stecken

 Schritt 2 - Video Capture Gerät vorbereiten

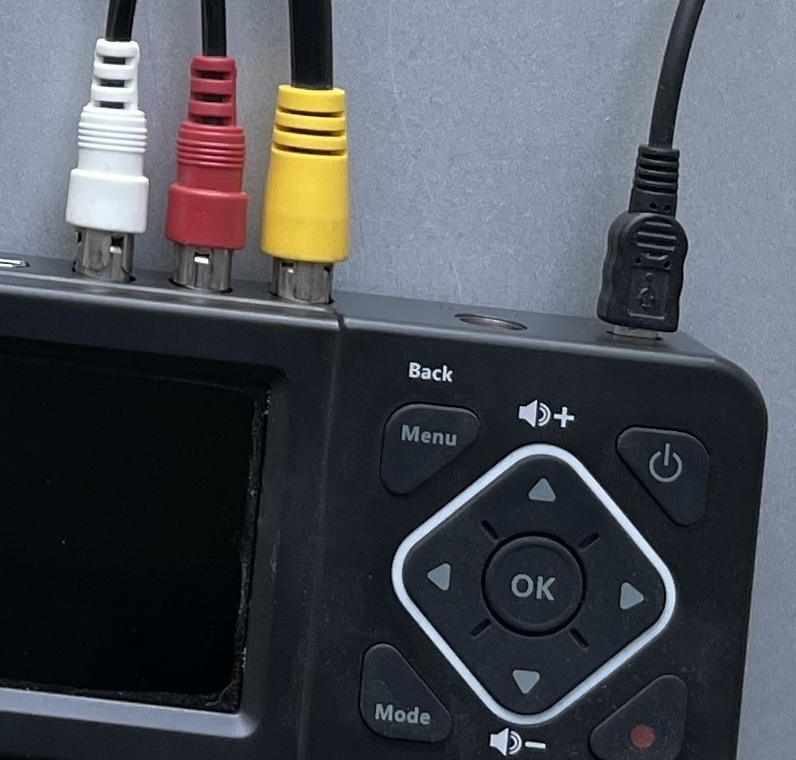

1. Audio- / Videokabel verbinden
   1. weißer Stecker in weiße Buchse (A - L)
   2. roter Stecker in rote Buchse (A - R)
   3. gelber Stecker in gelbe Buchse (AV IN)
2. USB-Kabel für Strom verbinden
   1. kleiner Stecker in DC (links)
   2. großer Stecker des USB-Kabels in den Strom-Adapter
3. Strom-Adapter in die Steckdose stecken

Schritt 1 - Video Capure Gerät vorbereiten

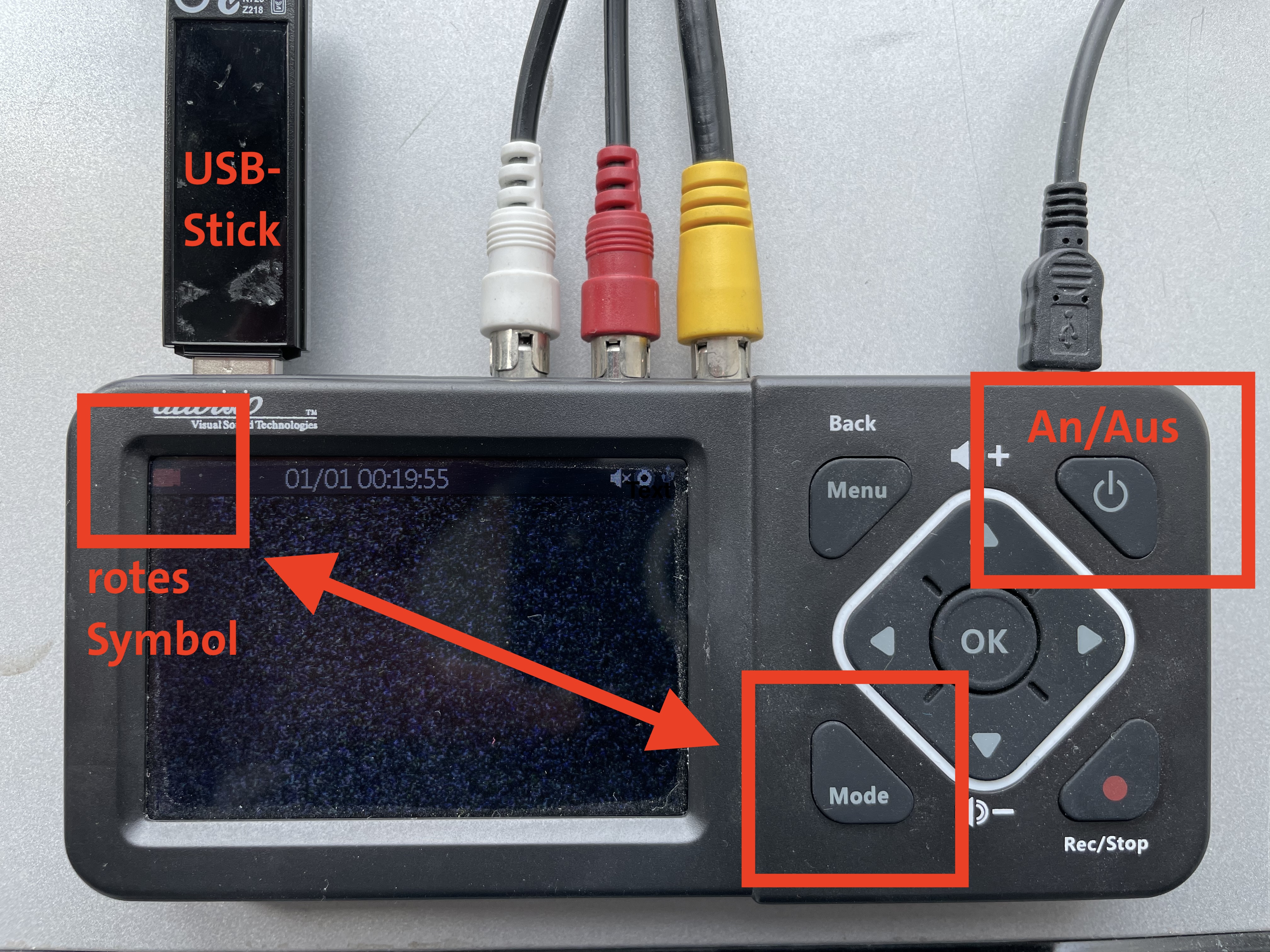

1. Stecken Sie den USB-Stick ins Gerät (von oben betrachtet ganz links).
2. Schalten Sie das Gerät ein, sofern noch nicht an.
3. Vergewissern Sie sich, dass oben links ein rotes Symbol zu sehen ist.
   1. Falls nicht, dann bitte so oft auf <Mode> tippen, bis dieses erscheint.

Schritt 2 - VHS-Recorder vorbereiten

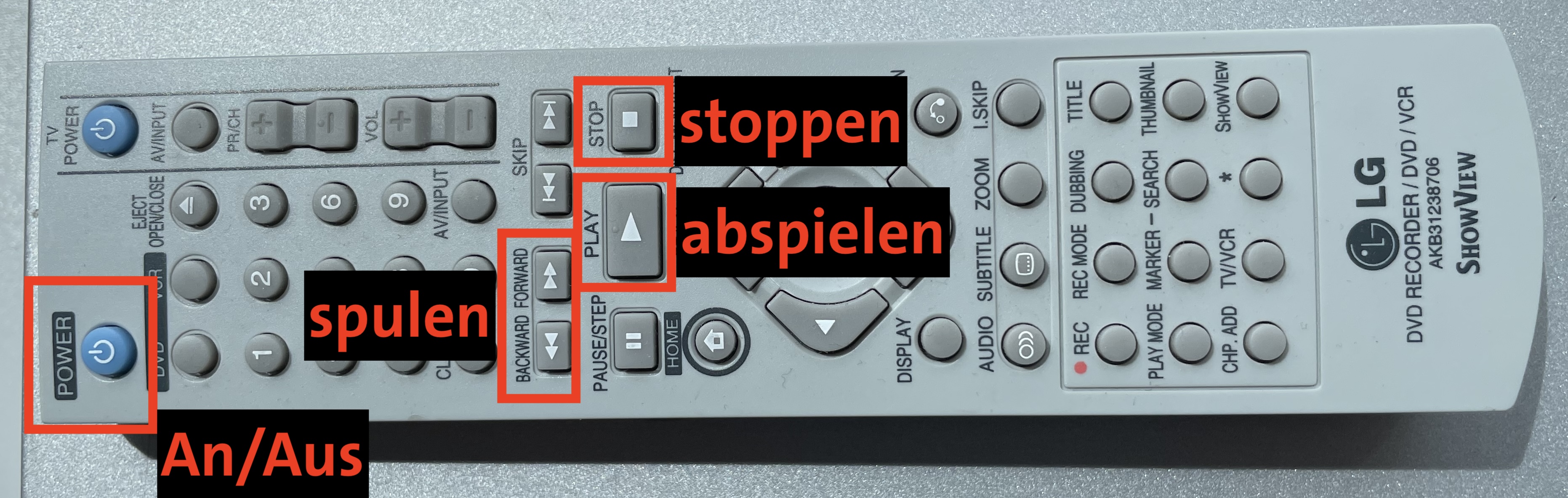

1. Schalten Sie den VHS-Recorder mit der Fernbedienung ein, sofern noch nicht an.
2. Legen Sie die VHS-Kassette ein (Beschriftung der VHS-Kassette nach oben zeigend).
3. Spulen Sie ggf. an die richtige Stelle.
   1. Sie können auf dem Vorschaumonitor des Video Capture Gerätes das Bild sehen, wenn Sie beim VHS-Recorder die VHS-Kassette mit <PLAY> abspielen.

Schritt 3 - Video Capture Gerät - Aufnahme starten

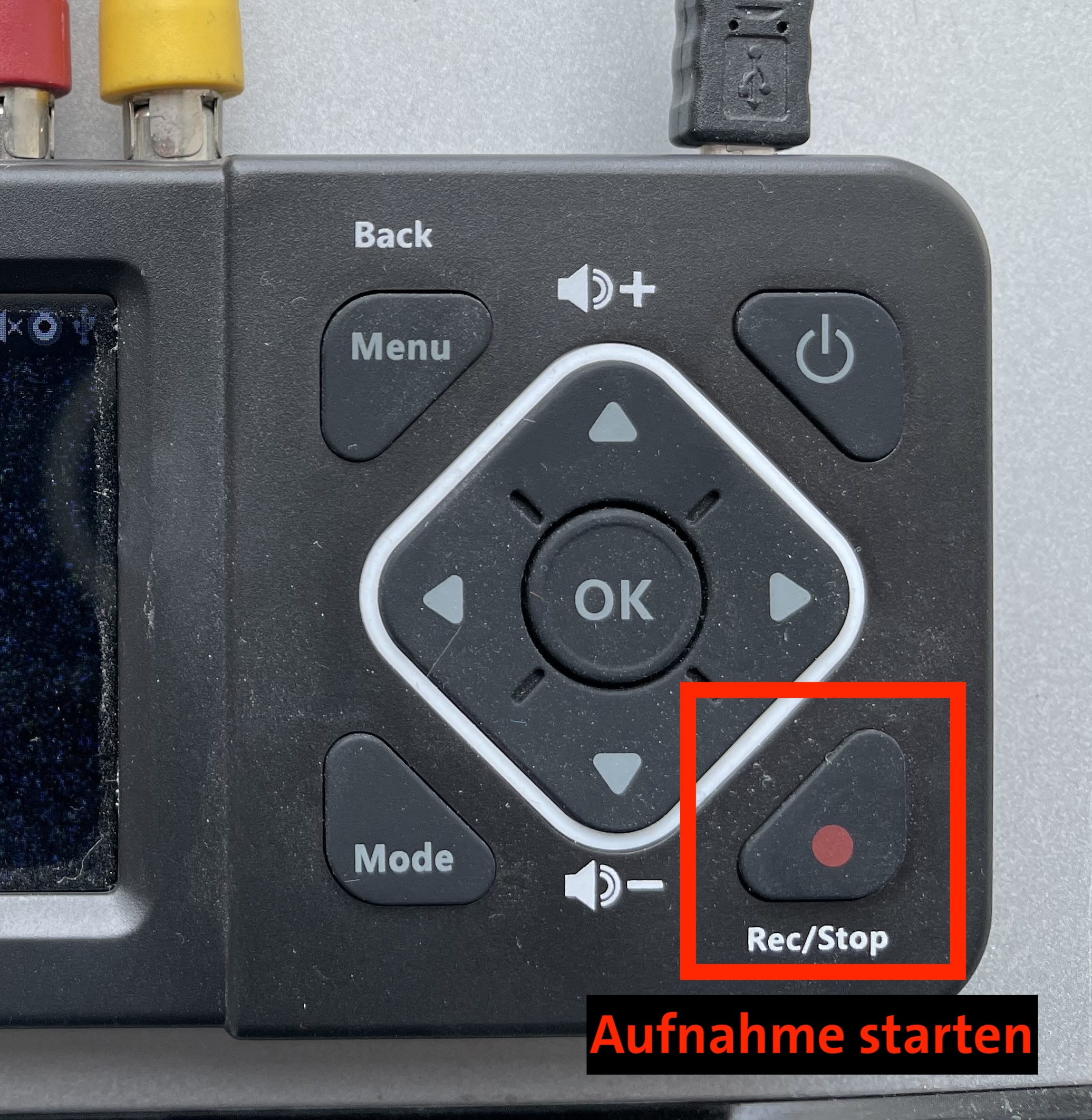

1. Starten Sie die Aufnahme, in dem Sie 1x auf <Rec/Stop> drücken.

Schritt 4 - VHS-Recorder - VHS-Kassette abspielen

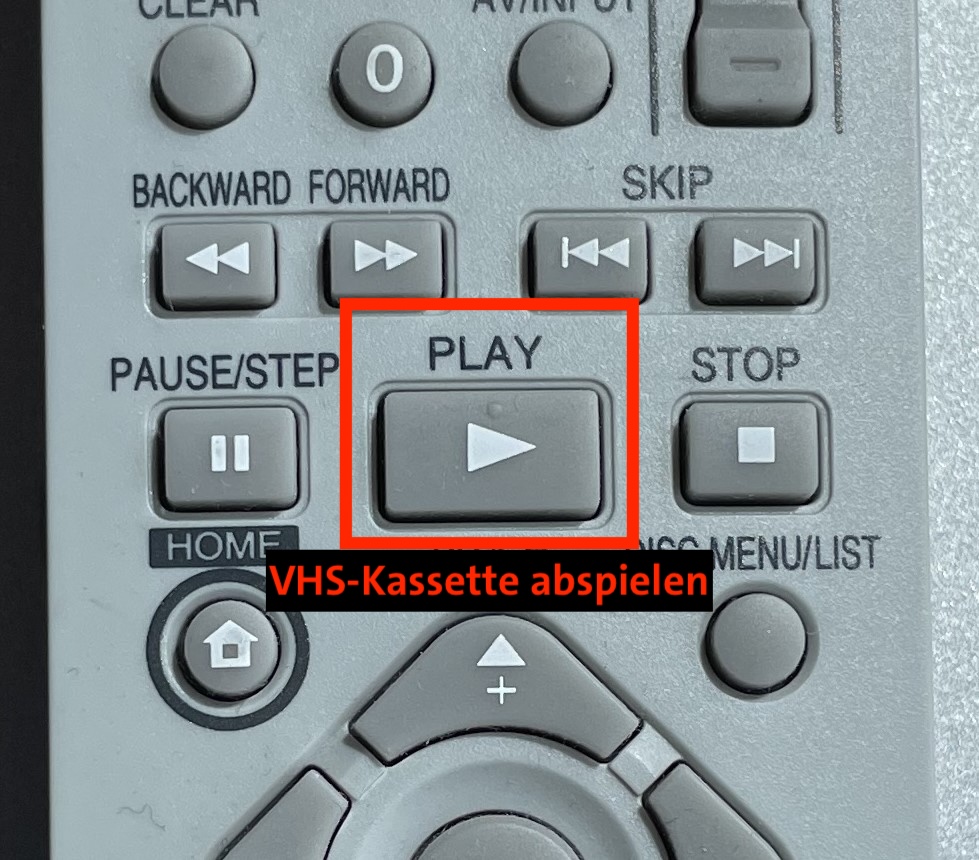

1. Starten Sie das Abspielen der VHS-Kassette, in dem Sie auf der Fernbedienung auf <PLAY> drücken.

Schritt 5 - Aufnahme läuft

Während der Aufnahme können Sie über den Monitor des Video Capture Gerätes den genauen Stand der VHS-Kassette sehen.

Schritt 6 - Aufnahme beenden

1. Stoppen Sie die Aufnahme, in dem Sie beim Video Capture Gerät 1x auf <Rec/Stop> drücken.
2. Stoppen Sie das Abspielen der VHS-Kassette, in dem Sie auf der Fernbedienung <STOP> drücken.

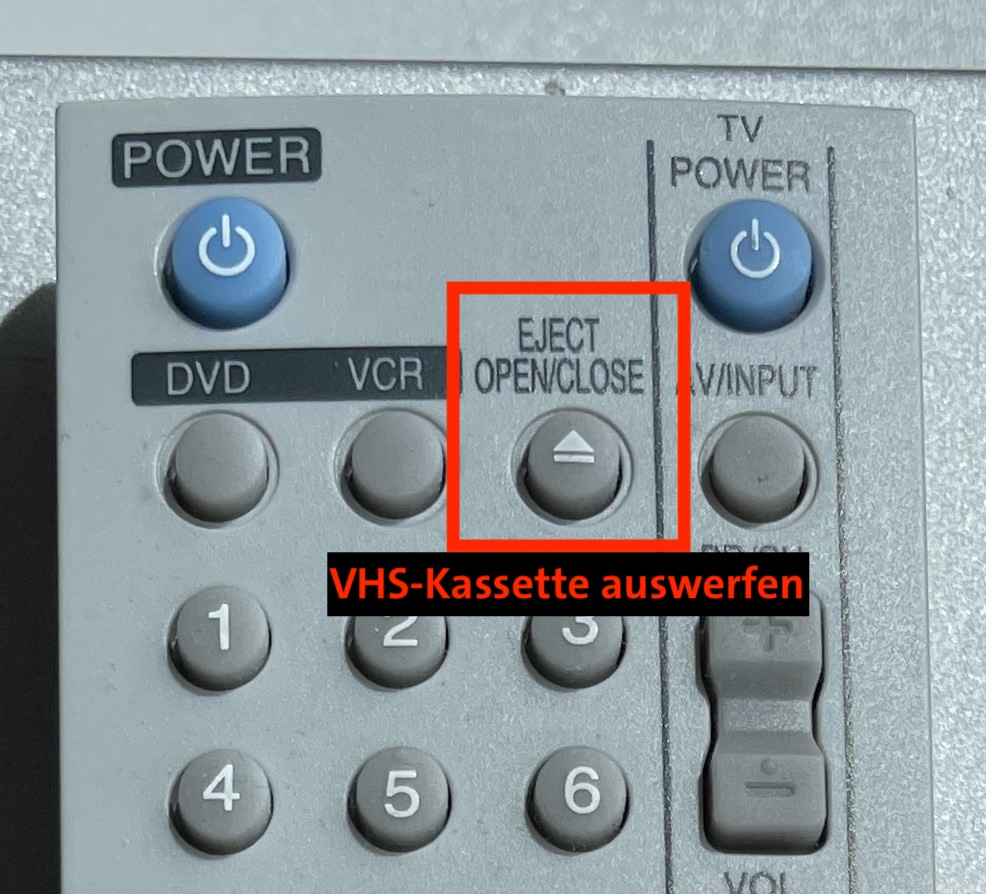

3. Holen Sie die VHS-Kassette aus dem VHS-Recorder, in dem Sie auf der Fernbedieung auf <EJECT> drücken.

Schritt 7 - Aufnahme(n) kopieren

1. Ziehen Sie den USB-Stick vom Video Capture Gerät ab.
2. Stecken Sie den USB-Stick in ein IT-Gerät Ihrer Wahl.

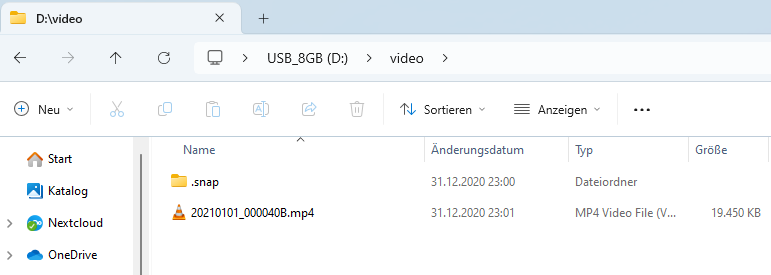

3. Das digitalisierte Video befindet sich auf dem USB-Stick im Ordner <video>.
4. Verschieben Sie die Videos vom USB-Stick auf Ihr IT-Gerät.

Im Ergebnis haben Sie das digitalisierte Video auf Ihrem IT-Gerät gesichert und der USB-Stick ist wieder leer.

Wenn Sie noch weitere VHS-Kassetten digitalisieren wollen, können Sie nun bei Schritt 1 wieder anfangen.

Schritt 8 - Digitalisierung beenden

Wenn Sie für heute eine Pause einlegen wollen:

1. Schalten Sie VHS-Recorder und Video Capture Gerät aus.
2. Entfernen Sie die Netzstecker aus der Steckdose.

Wenn Sie das Digitalisierungsset nicht mehr brauchen, dann tun Sie zusätzlich Folgendes:

1. Nehmen Sie die Kabel von den Geräten.
2. Schauen Sie auf den USB-Stick, ob da keine Videos mehr drauf sind.
3. Und geben Sie das ganze Set wieder zurück.
